产品名称：GBM-20型平板坡口机

产品类别：自动行进式坡口机
更新时间：2024-04-07
浏览次数：9157 人次
更多产品


产品详细介绍

GBM-20型平板坡口机（以改进为GBM-16C型）

产品视频请点击此处



 铣边机和坡口机厂家通过美国AQA认证

 铣边机和坡口机国际质量体系ISO 9001:2008


正在装配的坡口机


装配完毕的坡口机

GBM-20型平板坡口机/便携式坡口机技术参数：

电源电压：AC 380V 50Hz

电机功率：3.0Kw

电机转速：1450r/min

坡口速度：≥1.0m/min

***大坡面宽度：28mm

一次行进坡面宽度：16mm

坡口角度：25°至45°（任意调节）

夹持钢板厚度：9至50mm

钢板宽度：115mm

圆管坡口直径：≥200mm

整机净重：370kg

机器毛重：450kg


GBM-20型平板坡口机/便携式坡口机特点：
1.可以完成矿山机械的厚钢板坡口；
2.机器完全自动化坡口，大大降低了劳动力疲劳程度；
3.采用冷加工坡口工艺，加工好的焊接坡口无需处理即可焊接；
4.完全自主研发产品，专业坡口机厂家，配件齐全，降低日后维护成本；
5.机器的优化工作一直没有间断，为您提供良好的使用性能；
6.一次行进完成坡口表面宽度16mm，多次坡口可以达到28mm；
7.低噪音空间使用，复核国外提出的绿色车间要求；
8.加工速度在1.2m/min以上，大大节约了坡口加工时间。

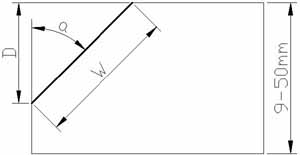

GBM-20型自动行进式坡口机（便携式坡口机）完成坡口示意图：


GBM-20型平板坡口机/便携式坡口机一次行进完成坡口查询表:

抗拉

强度

碳钢Kg/㎡

抗拉

强度

不锈钢Kg/㎡

40

50

60

50

60

70

  a

W

D

W

D

W

D

 a

W

D

W

D

W

D

25°

16

14.5

14

12.5

12

11

25°

8

7

6

5.5

5

4.5

30°

16

14

14

12

12

10

30°

8

6.5

6

5.2

5

4.2

35°

16

13

14

11.5

12

9.5

35°

8

6

6

5

5

4

40°

16

12

14

11

12

9

40°

8

5.5

6

4.5

5

3.8

45°

16

11

14

10

12

8.5

45°

8

5

6

4

5

3.5

注：1Kg/㎡=9.8Pa。

GBM-20型平板坡口机/便携式坡口机标准配置：

便携式平板坡口机刀片

平板坡口机拆刀装置

六角扳手

梅花扳手

开口扳手

便携式坡口机合格证

便携式坡口机操作说明

便携式坡口机宣传册

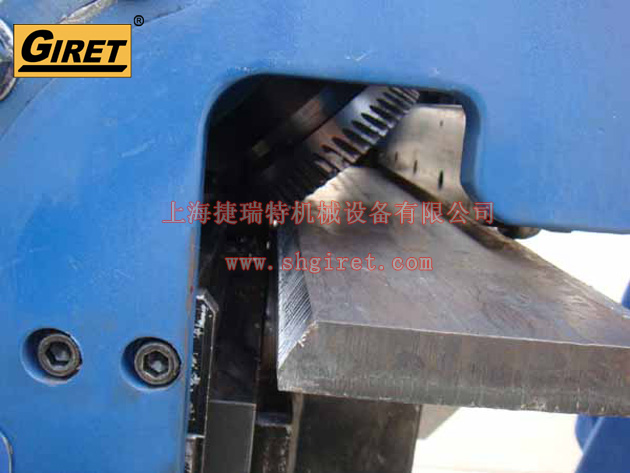

GBM-20型平板坡口机/便携式坡口机加工实例：

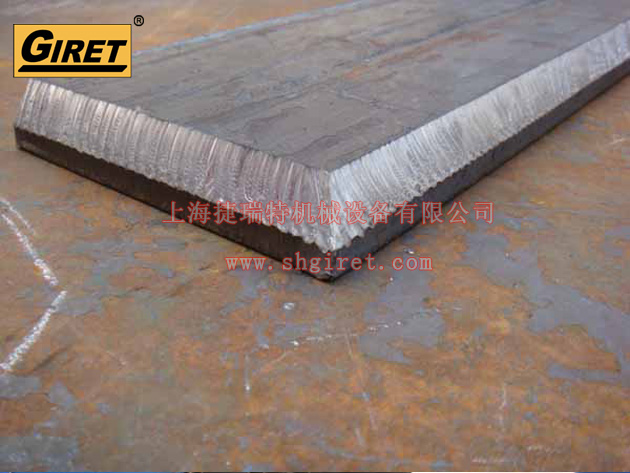

厚板坡口后的坡口效果图

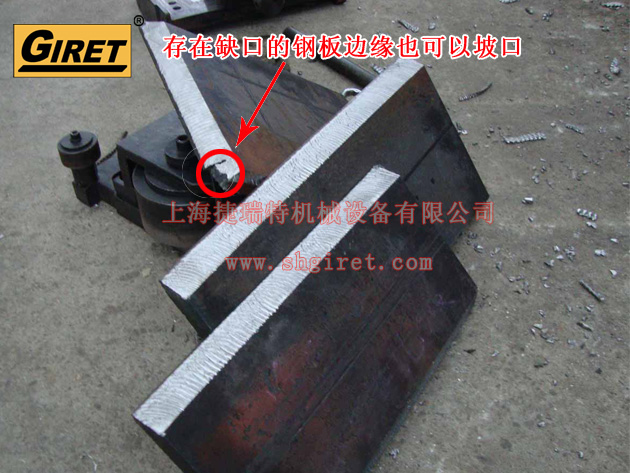

经过4次坡口作业，自动行进式平板坡口机完成的板材实拍图片

GBM系列平板坡口机/便携式坡口机相关产品：
GBM-6型平板坡口机             (已由GBM-6C型, 取代)
GBM-12A型平板坡口机
GBM-12B型平板坡口机          (已由GBM-12C型取代）
GBM-12B-R型平板坡口机       (已由GBM-12C-R型取代）
GBM-20型自动X型平板坡口机  (已由GBM-16C型取代）
