产品名称：GBM-12AX型平板坡口机

产品类别：自动行进式坡口机
更新时间：2024-04-07
浏览次数：5535 人次
更多产品

产品详细介绍

GBM-12AX型平板坡口机

产品视频请点击此处


铣边机和坡口机厂家通过美国AQA认证	铣边机和坡口机国际质量体系ISO 9001:2008

正在装配的坡口机

装配完毕的坡口机

GBM-12AX型平板坡口机/自动行进式坡口机产品简介：
该型号平板坡口机装有自动行走小车，可以沿着加工平板的边缘自动行走，同时具有减震作用，加工管道时，取下行走小车即可完成坡口，因此我们又称之为自动行进式坡口机、便携式坡口机。

GBM-12AX型平板坡口机/自动行进式坡口机应用范围：
该型号平板坡口机（自动行进式坡口机）主要应用于：船舶制造、冶金、压力容器、钢结构、石油化工、机械加工厂及航空航天等焊接制造领域。可以加工碳钢、不锈钢、铝合金、铜等材料。

GBM-12AX型平板坡口机/自动行进式坡口机技术参数：

电源电压：AC 380V 50Hz	电机功率：2.2Kw
电机转速：1450r/min	坡口速度：≥1.5m/min
***大坡面宽度：18mm（二至四次）	一次行进坡面宽度：12mm（***大）
坡口角度：25°、30°、35°、40°、45°	夹持钢板厚度：6至30mm
钢板宽度：≥55mm	圆管坡口直径：≥110mm
整机净重：105kg

GBM-12AX型平板坡口机/自动行进式坡口机产品特点：
1.体积小，加工便捷，整机重量只有105kg;
2.五种标准的常见坡口角度：25°、30°、35°、40°、45°；
3.完全冷切削，加工后的钢板可以直接焊接；
4.整机购买赠送减震小车，采购成本低；
5.2200W大功率电机；坡口速度在1.5m/min以上，工作效率高；
6.此型号平板坡口机又可以称之为自动行进式坡口机，完全自动行进完成钢板坡口；
7.与GBM-12A型平板坡口机相互配合，完成钢板的上下坡口；
8.操作简便，机器属于自动行进式坡口机，降低了人工成本，提高了工作效率；
9.公司自主研发产品，专业坡口机厂家，拥有专业的售后团队，客户购买更加放心。

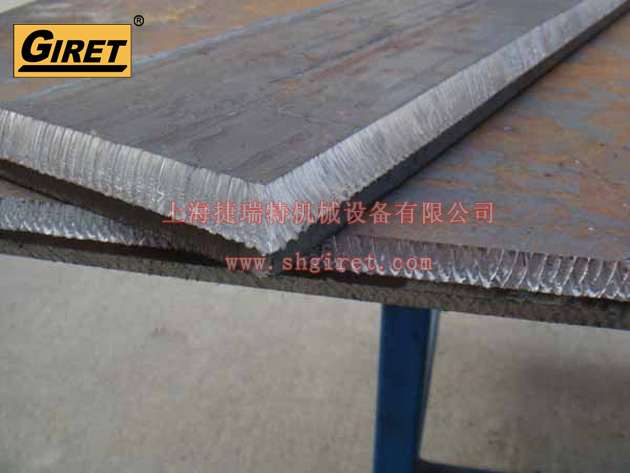

GBM-12AX型平板坡口机/自动行进式坡口机完成坡口示意图：

GBM-12AX型平板坡口机/自动行进式坡口机一次行进完成坡口查询表：

抗拉强度	碳钢Kg/㎡						抗拉强度	不锈钢Kg/㎡
抗拉强度	40		50		60		抗拉强度	50		60		70
a	W	D	W	D	W	D	a	W	D	W	D	W	D
25°	12	11	10	9	8	7.5	25°	6	5.5	5	4.5	4	3.7
30°	12	10	10	8.5	8	7	30°	6	5.2	5	4.2	4	3.5
35°	12	9.5	10	8	8	6.5	35°	6	5	5	4	4	3
40°	12	9	10	7.5	8	6	40°	6	4.5	5	3.8	4	3
45°	12	8.5	10	7	8	5.5	45°	6	4	5	3.5	4	3

注：1Kg/㎡=9.8Pa.

GBM-12AX型平板坡口机/自动行进式坡口机标准配置：


平板坡口机刀片	平板坡口机拆刀装置	六角扳手	梅花扳手

开口扳手	平板坡口机合格证	平板坡口机操作说明	自动坡口机宣传册
